SiC碳化硅模塊作為新能源汽車核心元器件之一，其可靠性直接關系到設備壽命與性能。隨著功率密度與工作頻率的提升，碳化硅模塊的溫升問題愈發突出。NTC熱敏電阻作為對溫度變化敏感的電子元件，成為碳化硅模塊溫度監控的首選。

在碳化硅模塊工作時，電流通過會產生熱量，若溫度過高可能會導致模塊性能下降、壽命縮短甚至損壞，影響其正常運作。為避免這些問題出現，需采用NTC熱敏電阻與碳化硅模塊內部器件相互配合，實時監測模塊溫度變化，確保模塊在正常溫度范圍內運行：

一、當碳化硅模塊結溫升高，NTC熱敏電阻的電阻隨之減小，通過與之相連的電路，可將這種電阻值變化轉化為電壓或電流信號。該信號能夠反映碳化硅模塊的溫度狀態，為模塊溫度監測提供精確的數據支持。在碳化硅模塊中，NTC熱敏電阻被安裝在碳化硅芯片附近并實時感知其溫度。一旦溫度出現異常升高/下降，NTC熱敏電阻電阻值隨之減小/增大，電路中的電壓信號亦會發生變化，碳化硅模塊的控制單元便可根據這一信號及時采取保護措施，確保模塊穩定運行。

二、通常，碳化硅模塊中的NTC熱敏電阻會與比較器等組成過溫保護電路。當碳化硅模塊由于過載、散熱不良等原因引致溫度異常升高時，NTC的電阻急劇減小，使得電路中的電壓或電流發生顯著變化。比較器將這一變化后的信號與預設的閾值進行比較，當超過閾值時，比較器輸出觸發信號，控制單元接收到該信號后，立即采取相應的保護措施，如降低模塊的導通時間，從而限制電流，減少其發熱量。

綜上所述，NTC熱敏電阻憑借其對溫度變化的迅速響應，為碳化硅模塊的溫度監測提供了可靠的數據來源。另外，熱敏電阻的過溫保護功能有效地保障模塊的安全，避免其因過熱導致?lián)p壞，進而提高整個系統的可靠性和穩定性。

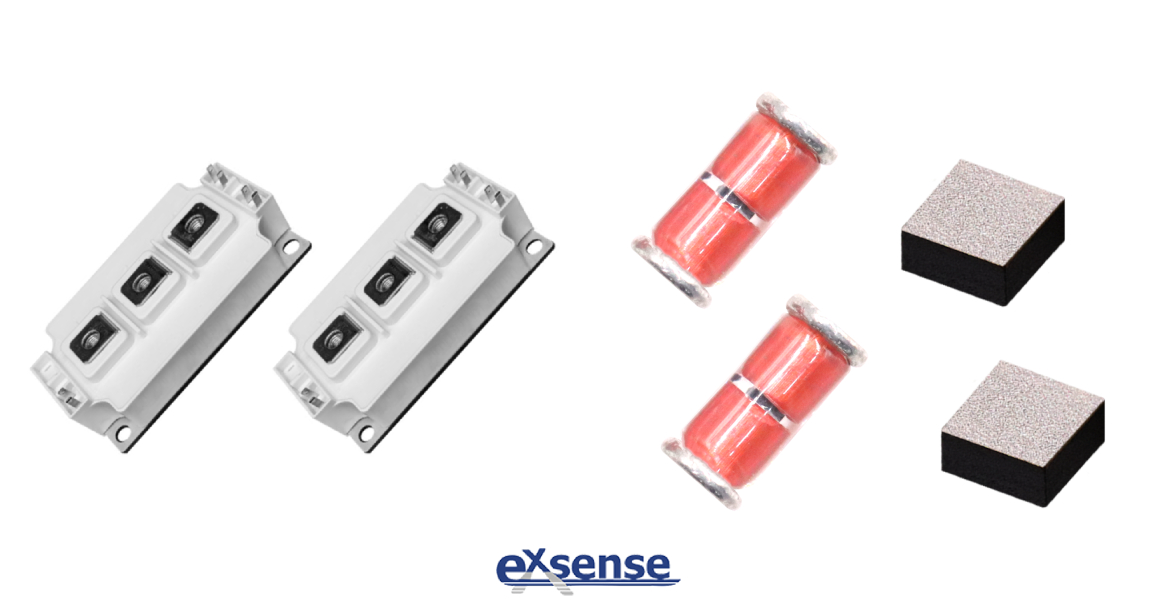

目前，大部分碳化硅模塊方案中都會采用愛晟電子GT-T系列MELF貼片玻封NTC熱敏電阻。因其為玻璃封裝結構，可耐受碳化硅模塊長期高溫工作環境。且該熱敏電阻為無引線NTC元件，便于廠商進行SMT自動化組裝。隨著碳化硅模塊工藝技術持續發展，愛晟電子為配合各車企進行產品升級，自主研發并已批量交付的DT系列耐焊型高可靠NTC芯片。相較于MELF貼片玻封NTC熱敏電阻，這款NTC芯片：

一、精度可達±0.5%，協助碳化硅模塊進行更精準的溫度監測與控制；

二、陶瓷體表面采用致密化工藝，可耐受碳化硅模塊封裝過程中的酸性/還原性氣氛；

三、熱敏芯片的結構感溫速度更快，且有效避免出現MELF貼片玻封NTC熱敏電阻玻殼開裂引致失效的情況。
